圓振動篩結構圖及各部件詳解

文章出處：原創 責任編輯：admin 人氣：10435 發表時間：2016-03-03 03:18

圓振動篩，具有節能，簡單易用，維修方便的特點。圓振動篩的運動軌跡呈圓形，是一種多層數、新型振動篩。振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多?？捎糜诿禾?、冶金、交通、選礦、建材、電力、化工等行業的各種物料干式分級。

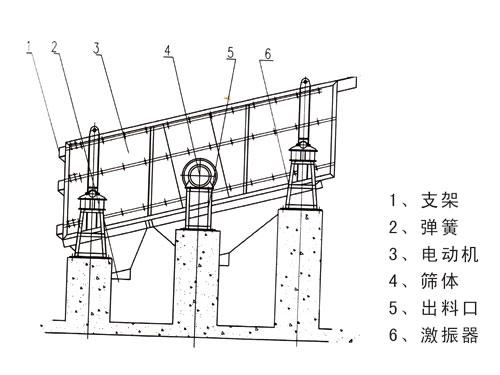

圓振動篩結構圖

       圓振動篩主要由篩箱、篩框、篩網、電機、電機臺座、減震彈簧、支架等組成。

   1. 篩箱：由數種厚度不同的鋼板焊制而成，具有的強度和剛度，是篩機的主要組成部分。
       2. 篩網：有低碳鋼、黃銅、青銅、不銹鋼絲、彈性桿等數種篩網。
       3. 電機使用與維修方法：詳見電機使用說明書。
       4. 電機臺座：下振式篩機的電機臺座是可移動的，使用前連接螺釘必須擰緊，特別是新篩機試用前三天，必須反復緊
固，以免松動造成事故。
   5. 減震彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直于地面。
   6. 支架：由四個支柱和兩個槽鋼組在，支持著篩箱，安裝時支柱必須垂直于地面，兩支柱下面的槽鋼應相互平行。

圓振動篩實物圖
